Κυκλοφορητής Inverter MAGNA1

Διαβάστηκε από 1666 αναγνώστες - Ημερομηνία δημοσίευσης: 1/12/2020

Η σειρά κυκλοφορητών με ενσωματωμένο μετατροπέα συχνότητας MAGNA1 αποτελεί την πιο αξιόπιστη λύση καλύπτοντας τις ανάγκες ακόμη και των πιο απαιτητικών εφαρμογών.


Αποτελεί μια πλήρη σειρά κυκλοφορητών με ενσωματωμένο ελεγκτή που διευκολύνει τη ρύθμιση της απόδοσης του κυκλοφορητή στις εκάστοτε πραγματικές ανάγκες του συστήματος.
Σε πολλά συστήματα, αυτό μειώνει σημαντικά την κατανάλωση ενέργειας, μειώνει το θόρυβο από τις θερμοστατικές βαλβίδες και παρόμοια εξαρτήματα και βελτιώνει τον έλεγχο του συστήματος.
Η ευρεία γκάμα φτάνει έως μέγιστο μανομετρικό 18m και μέγιστη παροχή 70m3/h (140m3/h για τα μοντέλα δίδυμης κεφαλής). Εκτός από την βασική έκδοση της σειράς για μέγιστη πίεση λειτουργίας πίεση 10 bar διατίθεται και ειδική έκδοση 16 bar.
Το κέλυφος των κυκλοφορητών MAGNA1 είναι κατασκευασμένο από χάλυβα EN 1561 EN-GJL-250 ενώ έχει υποστεί ειδική αντιοξειδωτική επεξεργασία επιφάνειας (electrocoating) Για τις εφαρμογές ζεστού νερού χρήσης η σειρά ολοκληρώνεται με την ειδική έκδοση από ανοξείδωτο χάλυβα EN 1.4408.
Φέρουν πιστοποιήσεις κατά VDE, GS, CE, GOST R και WRAS για πόσιμο νερό (εκδόσεις Ν από ανοξείδωτο χάλυβα).

ΕΦΑΡΜΟΓΕΣ
O MAGNA1 είναι σχεδιασμένος για την κυκλοφορία υγρών σε :
• Συστήματα θέρμανσης
• Συστήματα ζεστού νερού οικιακής χρήσης
• Συστήματα κλιματισμού και ψύξης (μίγματα γλυκόλης εως και 50%) .
• Συστήματα γεωθερμικών αντλιών θερμότητας
• Ηλιακά συστήματα θέρμανσης.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Με κινητήρα μόνιμου μαγνήτη και ενσωματωμένο μετατροπέα συχνότητας για αυτόματη μεταβολή στροφών ο νέος MAGNA1 είναι κυκλοφορητής υψηλής ενεργειακής απόδοσης και πλήρως εναρμονισμένος με την Ευρωπαική οδηγία EuP Directive No 641/2009.
Βέλτιστη απόδοση EEI ≤ 0,20
Φέρει πτερωτή από σύνθετο υλικό (Composite) περιεκτικότητας 30% σε ίνες γυαλιού για μεγάλη αντοχή σε υψηλές θερμοκρασίες. Ο άξονας είναι κατασκευασμένος από ανοξείδωτο χάλυβα, ο ρότορας από νεοδύμιο για πυκνή μαγνητική ροή, τα κουζινέτα από κεραμικό υλικό για υψηλή αντοχή στη φθορά και αποφυγή επικαθίσεων, διαβρώσεων, και ηλεκτρόλυσης.
Το χιτώνιο του στάτη είναι από ανθρακονήματα για υψηλή μαγνητική διαπερατότητα. Ειδικός σχεδιασμός που προλαμβάνει προβλήματα από συμπυκνώματα.
Διατίθεται με μονή ή διπλή κεφαλή ( ασύρματη επικοινωνία μεταξύ των κεφαλών) εξασφαλίζοντας έτσι 100% εφεδρεία σε περιπτώσεις που κρίνεται απαραίτητο.
Τα μονωτικά κελύφη που συνοδεύουν τον κυκλοφορητή περιορίζουν την απώλεια θερμότητας από το περίβλημα του κυκλοφορητή.
Έχει ενσωματωμένο αισθητήρα διαφορικής πίεσης, ενώ δέχεται εξωτερικό σήμα START/STOP (ελεύθερη επαφή) και διαθέτει ελεύθερη επαφή αναγγελίας βλάβης

ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΟΥ

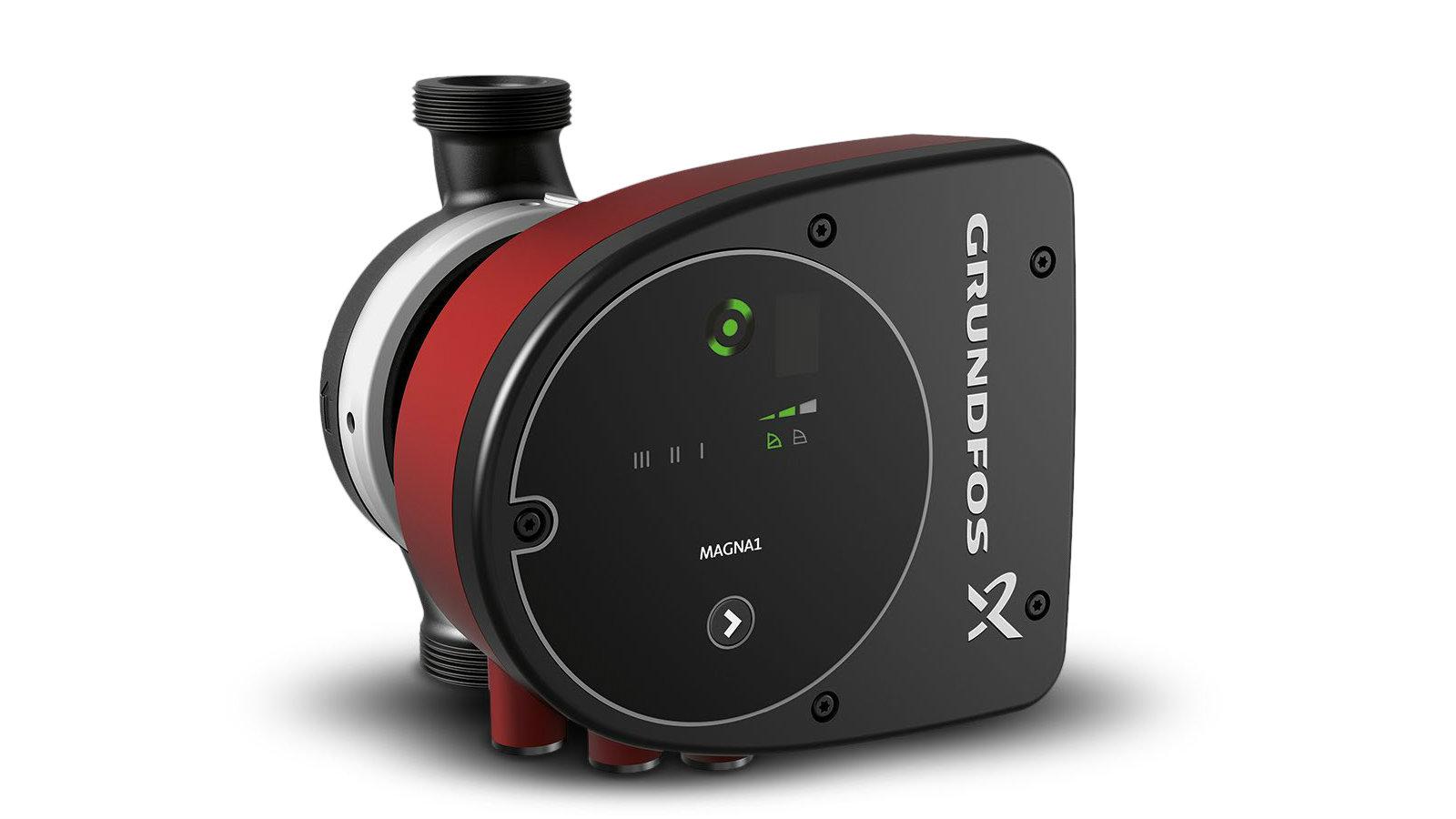

Η πρόσοψη του MAGNA1 εμφανίζει 9 φωτεινά πεδία LED, ενδεικτικά των 9 προγραμμάτων λειτουργίας του:
3 προγράμματα σταθερής ταχύτητας

Λειτουργία σύμφωνα με τη μέγιστη, ενδιάμεση ή την ελάχιστη καμπύλη, όπως ένας μη ελεγχόμενος κυκλοφορητής:

3 προγράμματα αναλογικής διαφορικής πίεσης

Η επιλογή ενδείκνυται για συστήματα με σχετικά μεγάλες απώλειες πίεσης στους σωλήνες διανομής και σε συστήματα κλιματισμού και ψύξης όπως :

• Δισωλήνια συστήματα θέρμανσης με θερμοστατικές βαλβίδες τα οποία έχουν είτε σωλήνες διανομής πολύ μεγάλου μήκους , είτε υψηλό στραγγαλισμό στις ισοσταθμιστικές βάνες των σωλήνων. Επίσης όταν το κύκλωμα περιλαμβάνει ρυθμιστές διαφορικής πίεσης.
Εφαρμογή στις περιπτώσεις όπου παρουσιάζονται μεγάλες απώλειες πίεσης στα μέρη εκείνα του συστήματος από τα οποία ρέει η συνολική ποσότητα νερού (λέβητες, εναλλάκτες κλπ.).

• Κυκλοφορητές πρωτεύοντος κυκλώματος σε συστήματα με μεγάλες απώλειες πίεσης στο πρωτεύον κύκλωμα όπως για παράδειγμα σε συστήματα κλιματισμού με εναλλάκτες θερμότητας, fan coils, οροφές ψύξης, επιφάνειες ψύξης.


3 προγράμματα σταθερής διαφορικής πίεσης

Αποτελεί βέλτιστη επιλογή σε συστήματα με σχετικά μικρές απώλειες πίεσης στους σωλήνες διανομής όπως τα παρακάτω :

• Δισωλήνια συστήματα θέρμανσης με θερμοστατικές βαλβίδες και διαστασιολόγηση για κανονική κυκλοφορία είτε συστήματα με ύπαρξη μικρών απωλειών πίεσης στα μέρη εκείνα του συστήματος από τα οποία ρέει η συνολική ποσότητα (λέβητες, εναλλάκτες κλπ.). Εφαρμογή επίσης σε συστήματα με υψηλή διαφορική θερμοκρασία μεταξύ του σωλήνα προσαγωγής και του σωλήνα επιστροφής, για παράδειγμα τηλεθέρμανση.

• Ενδοδαπέδια συστήματα θέρμανσης με θερμοστατικές βαλβίδες.

• Μονοσωλήνια συστήματα θέρμανσης με θερμοστατικές βαλβίδες ή ισοσταθμιστικές βάνες σωλήνων.

• Κυκλοφορητές πρωτεύοντος κυκλώματος σε συστήματα με μικρές απώλειες πίεσης στο πρωτεύον κύκλωμα.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ
  • Εύκολη εγκατάσταση – με φις Plug-in για σύνδεση με την ηλεκτρική παροχή
  • Εύκολη προσαρμογή σε υφιστάμενες εγκαταστάσεις - διαθέσιμοι αντάπτορες για περιπτώσεις αντικαταστάσεων
  • Χαμηλή ενεργειακή κατανάλωση
  • Εννέα επιλογές ρύθμισης
  • Χαμηλά επίπεδα θορύβου
  • Μεγάλη διάρκεια ζωής
  • Δυνατότητα σύνδεσης με BMS

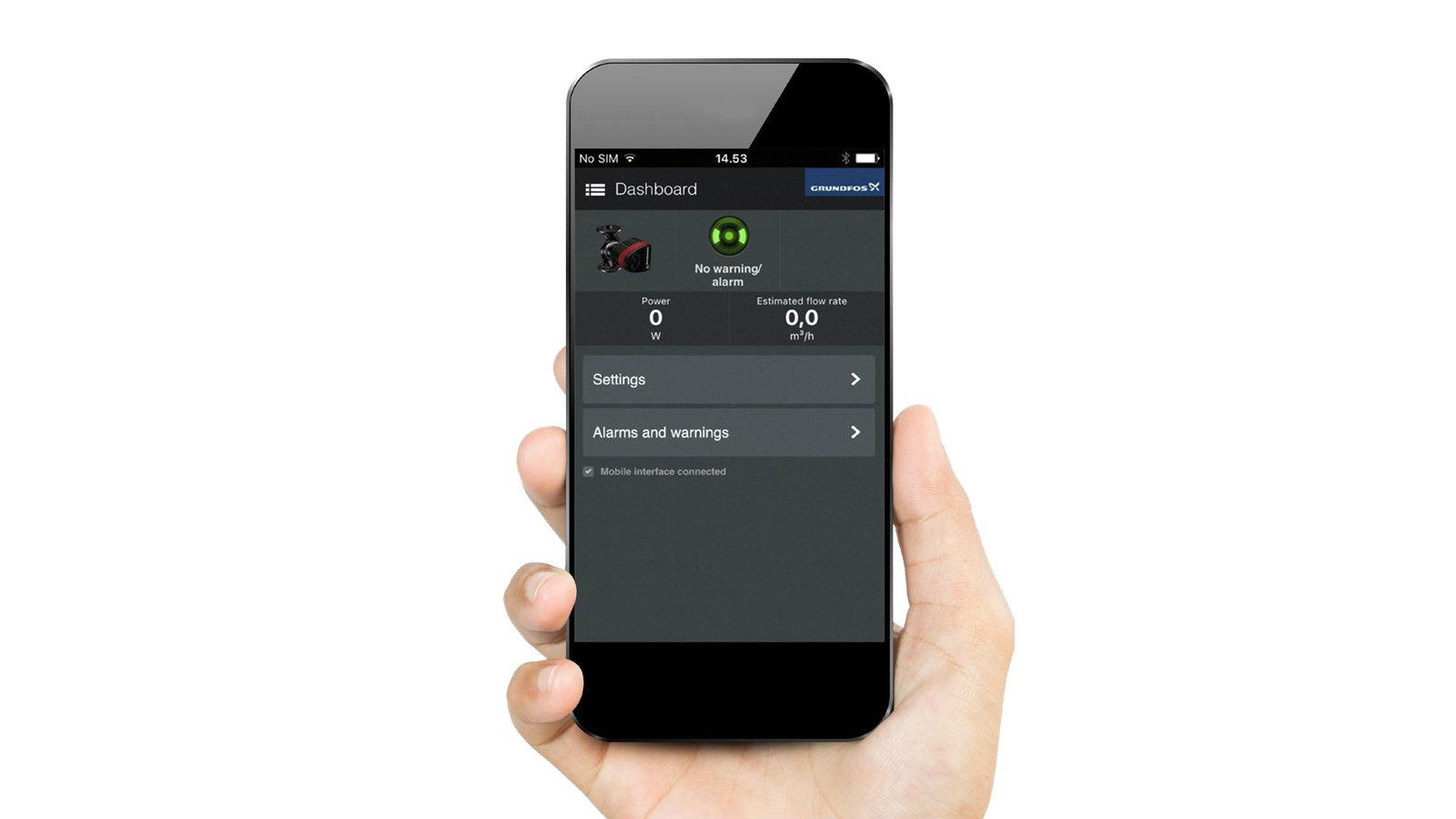

  • Δυνατότητα ελέγχου μέσω της εφαρμογής Grundfos GO
  • Γρήγορη, οπτική επισκόπηση των υπηρεσιών ή των απαιτήσεων αντιμετώπισης σφαλμάτων- Grundfos eye
  • Χωρίς απαίτηση συντήρησης
  • Δεν απαιτείται εξωτερική θερμική προστασία


`Αννα Παλαμάρα
Mechanical Engineer BSc
Internal Sales -Technical Support



GRUNDFOS  ΕΛΛΑΣ ΑΕΒΕ
20ο χλμ. Αθηνών-Μαρκοπούλου 19002 Παιανία
Τηλ. 210-6683400 - Fax 210-6646273
 www.grundfos.gr
