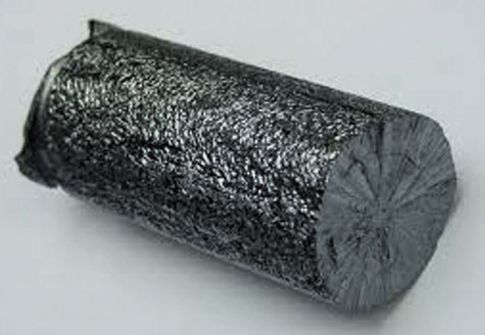

Ράβδος πολυκρυσταλλικού πυριτίου.

Μονοκρυστάλλικα πάνελς.

Από τι αποτελείται ένα πάνελ.

Σχέδιο μονοκρυσταλλικού πάνελ.

Γραμμή Παραγωγής Φωτοβολταϊκών Στοιχείων

Λειωμένο πυρίτιο.

Πολυκρυσταλλικά φωτοβολταϊκά πάνελ.

Πάνελ λεπτού υμενίου (thin film).

Υβριδικά πάνελ.

Τι φωτοβολταϊκό πλαίσιο να επιλέξω και γιατί;

Διαβάστηκε από 6356 αναγνώστες -

Ποιος είναι ο καλύτερος τύπος φωτοβολταϊκών πάνελ; Αυτό είναι το ερώτημα που κυριαρχεί σε όλους όσοι έχουν ασχοληθεί έστω και λίγο με το θέμα των φωτοβολταϊκών εγκαταστάσεων.


Είναι σαφές ότι κανείς δεν μπορεί να δώσει μια εύκολη ή μονολεκτική απάντηση σε αυτό το ερώτημα, γιατί υπάρχουν αρκετοί και διαφορετικοί παράγοντες που επηρεάζουν την κάθε φωτοβολταϊκή εγκατάσταση, άλλοι λιγότερο και άλλοι περισσότερο (π.χ. ύψος ηλιοφάνειας, χωροταξικές ιδιαιτερότητες, μετεωρολογικές συνθήκες, κόστος, προσανατολισμός, σκιάσεις κλπ). Στη συνέχεια του άρθρου, θα κάνουμε μια προσπάθεια να περιγράψουμε συνοπτικά τα βασικά χαρακτηριστικά του κάθε τύπου ούτως ώστε να γίνουν όσο το δυνατόν πιο σαφείς οι διαφορές τους.

Πως κατασκευάζονται τα φωτοβολταϊκά πάνελ;
Το υλικό που χρησιμοποιείται περισσότερο για την κατασκευή φωτοβολταϊκών στοιχείων στη βιομηχανία είναι το πυρίτιο. Είναι ίσως και το μοναδικό υλικό που παράγεται με τόσο μαζικό τρόπο. Το πυρίτιο σήμερα, αποτελεί την πρώτη ύλη για το 90% της αγοράς των φωτοβολταϊκών (φωτογραφία 1).
Τα σημαντικότερα πλεονεκτήματα του πυριτίου είναι:
-Μπορεί να βρεθεί πάρα πολύ εύκολα στη φύση. Είναι το δεύτερο σε αφθονία υλικό που υπάρχει στον πλανήτη μετά το οξυγόνο.
-Μπορεί εύκολα να λιώσει και να μορφοποιηθεί.
-Οι ηλεκτρικές του ιδιότητες μπορούν να διατηρηθούν μέχρι και στους 125oC κάτι που επιτρέπει τη χρήση του πυριτίου σε ιδιαίτερα δύσκολες περιβαλλοντικές συνθήκες. Αυτός είναι και ο λόγος που τα φωτοβολταϊκά στοιχεία πυριτίου αντεπεξέρχονται σε ένα ιδιαίτερα ευρύ φάσμα θερμοκρασιών.
Το πυρίτιο, ανάλογα με την επεξεργασία του, δίνει μονοκρυσταλλικά, πολυκρυσταλλικά ή άμορφα υλικά, από τα οποία παράγονται τα φωτοβολταϊκά στοιχεία (κυψέλες).
Τα φωτοβολταϊκά πάνελ συνήθως αποτελούνται από:
-Ένα ηλιακό γυαλί με προ-τοποθετημένη την ειδικά επεξεργασμένη μεμβράνη προστασίας (EVA). Πρόκειται ουσιαστικά για ένα σκληρυσμένο, προεντεταμένο ηλιακό γυαλί.
-Ηλιακές φωτοβολταϊκές κυψέλες ενωμένες σε στοιχειοσειρές.
-Μία υαλώδη μεμβράνη ειδικής επεξεργασίας (EVA) καθώς και μια μονωτική μεμβράνη στην πίσω πλευρά. Και τα τρία παραπάνω στρώματα δημιουργούν ένα ανθεκτικό ελασματοποιημένο φύλλο, πολύ ανθεκτικό στις καιρικές συνθήκες, το οποίο τοποθετείται σε ένα σταθεροποιητικό πλαίσιο αλουμινίου και μια υποδοχή σύνδεσης (φωτογραφία 2).


Βαθμός απόδοσης
Η αναφερόμενη «απόδοση» για κάθε τύπο πάνελ είναι ουσιαστικά το ποσοστό της ηλιακής ενέργειας που μετατρέπει σε ηλεκτρική ενέργεια. Ο βαθμός απόδοσης (efficiency) κυμαίνεται σήμερα από 6%-19%.

Κατηγορίες φωτοβολταϊκών πάνελ
Μονοκρυσταλλικά φωτοβολταϊκά πάνελ: Κατασκευάζονται από κυψέλες που έχουν κοπεί από ένα μόνο μεγάλο κυλινδρικό κρύσταλλο πυριτίου. Η κατασκευή τους είναι πιο πολύπλοκη, με αποτέλεσμα το υψηλότερο κόστος παραγωγής (φωτογραφία 3, 4).
Χαρακτηριστικά:
-Είναι ο πρώτος τύπος φωτοβολταϊκών πάνελ που μπήκε σε μαζική παραγωγή.
-Έχουν καλύτερη σχέση απόδοσης/ επιφάνειας από τους άλλους τύπους πάνελ.
-Η ενεργειακή απόδοσή τους κυμαίνεται από 11% - 19%
-Έχουν υψηλότερο κόστος παραγωγής σε σχέση με τα πολυκρυσταλλικά πάνελ.
-Έχουν μεγαλύτερο πάχος υλικού.
-Έχουν σκούρο μπλε ή μαύρο χρώμα.
Πολυκρυσταλλικά φωτοβολταϊκά πάνελ: Κατασκευάζονται από κυψέλες που έχουν κοπεί σε λεπτά τμήματα, από ράβδους λιωμένου και επανακρυσταλλοποιημένου πυριτίου (το λειωμένο πυρίτιο χύνεται σε καλούπι και στη συνέχεια τεμαχίζεται σε κυψέλες) (φωτογραφία 5).
Χαρακτηριστικά:
-Η μέθοδος παραγωγής τους είναι φθηνότερη από αυτήν των μονοκρυσταλλικών, για αυτό και η τιμή τους είναι συνήθως λίγο χαμηλότερη.
-Η ενεργειακή απόδοσή τους που κυμαίνεται από 11% - 16% είναι σχετικά μικρότερη από αυτή των μονοκρυσταλλικών, αλλά από τη στιγμή που οι κυψέλες τοποθετούνται μέσα σε ένα πάνελ με άλλες 60, η πραγματική διαφορά σε watt ανά τετραγωνικό μέτρο είναι αμελητέα. Σήμερα, με την ταχύτατη ανάπτυξη της τεχνολογίας, η απόδοσή τους τείνει να αγγίξει την απόδοση των μονοκρυσταλλικών.
-Είναι τα πλέον διαδεδομένα πάνελ παγκοσμίως.
-Έχουν την καλύτερη σχέση κόστους-απόδοσης.
-Έχουν γαλάζιο χρώμα.
Πάνελ λεπτού υμενίου (thin film): Πρόκειται για μια ευρύτερη κατηγορία, που περιλαμβάνει τα λεγόμενα πάνελ «τρίτης γενιάς» που προέρχονται από πολλές διαφορετικές μεθόδους παραγωγής και επεξεργασίας (π.χ. άμορφου πυριτίου (a-Si), Δισεληνοϊνδιούχου χαλκού (CuInSe2 ή CIS), Τελουριούχου Kαδμίου (CdTe), Αρσενικούχου Γαλλίου (GaAs) κλπ). Τα πάνελ άμορφου πυριτίου που είναι και τα πλέον διαδεδομένα αυτής της κατηγορίας, αποτελούνται από ταινίες λεπτών επιστρώσεων οι οποίες παράγονται με την εναπόθεση ημιαγωγού υλικού (πυρίτιο στην περίπτωση μας) πάνω σε υπόστρωμα υποστήριξης, χαμηλού κόστους όπως από γυαλί ή αλουμίνιο. Ο χαρακτηρισμός άμορφο φωτοβολταϊκό προέρχεται από τον τυχαίο τρόπο με τον οποίο είναι διατεταγμένα τα άτομα του πυριτίου (φωτογραφία 6).
Χαρακτηριστικά:
-Έχουν, ονομαστικά, χαμηλότερες αποδόσεις σε σχέση με τις άλλες κατηγορίες (6% έως 11%).
-Λόγω της μικρότερης ποσότητας πυριτίου που χρησιμοποιείται κατά την παραγωγή τους, η τιμή τους είναι αισθητά χαμηλότερη.
-Αποδίδουν καλύτερα στις υψηλές θερμοκρασίες.
-Τα πάνελ λεπτού υμενίιου έχουν καλύτερες αποδόσεις σε σχέση με τα κρυσταλλικά φωτοβολταϊκά , όταν υπάρχει διάχυτη ακτινοβολία (συννεφιά).
-Έχουν χαμηλή ενεργειακή πυκνότητα κάτι που σημαίνει ότι για να παράγουμε την ίδια ενέργεια χρειαζόμαστε σχεδόν διπλάσια επιφάνεια σε σχέση με τα κρυσταλλικά φωτοβολταϊκά στοιχεία.
-Δεν υπάρχουν στοιχεία από παλιές εγκαταστάσεις, σχετικά με τις αποδόσεις και τη διάρκειά τους, αφού η τεχνολογία τους είναι σχετικά καινούρια.
-Αποτελούν καλή λύση όταν υπάρχουν: μεγάλος διαθέσιμος χώρος, σκιάσεις, δυσμενής προσανατολισμός.
Υβριδικά πάνελ: Είναι τα πάνελ που συνδυάζουν περισσότερες από μία από τις γνωστές τεχνολογίες (π.χ. συνδυασμός άμορφου και μονκρυσταλλικού πυριτίου) Στην αγορά, τα πιο διαδομένα πάνελ αυτής της κατηγορίας είναι κατασκευασμένα από δύο στρώσεις άμορφου πυριτίου γύρω από μια στρώση μονοκρυσταλλικού πυριτίου (φωτογραφία 7).
Χαρακτηριστικά:
-Έχουν μεγάλο βαθμό απόδοσης που μπορεί να φτάσει και το 19%.
-Έχουν πολύ καλή συμπεριφορά στην επίδραση της θερμοκρασίας και αξιόλογη απόδοση στον διάχυτο φωτισμό.
-Έχουν αρκετά μεγαλύτερο κόστος κατασκευής.
-Δεν υπάρχουν στοιχεία από παλιές εγκαταστάσεις, σχετικά με τις αποδόσεις και τη διάρκειά τους, αφού η τεχνολογία τους είναι σχετικά καινούργια.

Σύγκριση απόδοσης – κόστους
Τα αποτελέσματα, από τρεις εγκαταστάσεις, με πανομοιότυπες προδιαγραφές (τόπος εγκατάστασης, προσανατολισμός, απόδοση ισχύος), αλλά με τρεις διαφορετικούς τύπους πάνελ (μονοκρυσταλλικά, πολυκρυσταλλικά και thin film) αναδεικνύουν, στην πράξη τις ονομαστικές διαφορές των χαρακτηριστικών τους, όπως τα περιγράψαμε παραπάνω. Για παράδειγμα, η ετήσια απόδοση σε kWh και για τους τρεις τύπους δεν παρουσιάζει καθοριστικές διαφορές. Η ουσιαστική διαφοροποίηση βρίσκεται μόνο στα απαιτούμενα τετραγωνικά μέτρα για την τοποθέτηση των πάνελς, και μόνο για μία από τις τρεις κατηγορίες. Οι δε διαφορές στο κόστος μιας τέτοιας εγκατάστασης, είναι επίσης πολύ μικρές, όπως φαίνεται παρακάτω.
Κόστος εγκατάστασης για σύστημα ισχύος 9,90 kWp
α) Πολυκρυσταλλικά = 30.000 ¤ - 37.000 ¤
β)Μονοκρυσταλλικά = 30.000 ¤ - 37.000 ¤
γ) Τhin film = 30.000 ¤ - 35.000 ¤
Στον πίνακα 1 που ακολουθεί, αναλύονται όλα τα χαρακτηριστικά της προσομοίωσης εγκατάστασης.

Συμπεράσματα
Διαβάζοντας ξανά και ξανά τα ονομαστικά τεχνικά χαρακτηριστικά της κάθε κατηγορίας, σε συνδυασμό και με τα κοστολογικά χαρακτηριστικά τους, δεν προκύπτει ένα μοναδικό στοιχείο που να στρέφει την επιλογή μας σε κάποια συγκεκριμένη κατηγορία. Οι αποδόσεις είναι λίγο ως πολύ ίδιες και τα κόστη επίσης. ¶ρα, η επιλογή φωτοβολταϊκών πάνελ έχει να κάνει κατά κύριο λόγο με τις ιδιαιτερότητες της κάθε μιας εγκατάστασης ξεχωριστά και, όταν λέμε ιδιαιτερότητες, εννοούμε τον τόπο εγκατάστασης, το διαθέσιμο χώρο, τον προσανατολισμό και την κλίση της και ίσως και με την προσωπική χρωματική επιλογή (μαύρου ή μπλε χρώματος). Στην απόφαση επιλογής φωτοβολταϊκού συστήματος θα βοηθήσει καθοριστικά η εγκαταστάτρια εταιρεία που επιλέξαμε, γιατί θα πρέπει να αναλύσει και να συμπεριλάβει στην μελέτη της, όλα τα χαρακτηριστικά και τις ιδιαιτερότητες της εγκατάστασης, έτσι ώστε να πετύχει το βέλτιστο αποτέλεσμα για την επένδυσή σας.
