Συνδυασμός αντλιών θερμότητας και ηλιοθερμίας στη Γερμανία

H Ratiotherm, μια εταιρεία η οποία ειδικεύεται στις ανανεώσιμες πηγές θέρμανσης και την αποθήκευση, έχει αναβαθμίσει το σύστημα θέρμανσης του Παιδικού Χωριού Caritas στο Marienstein, της Γερμανίας.

Tweet

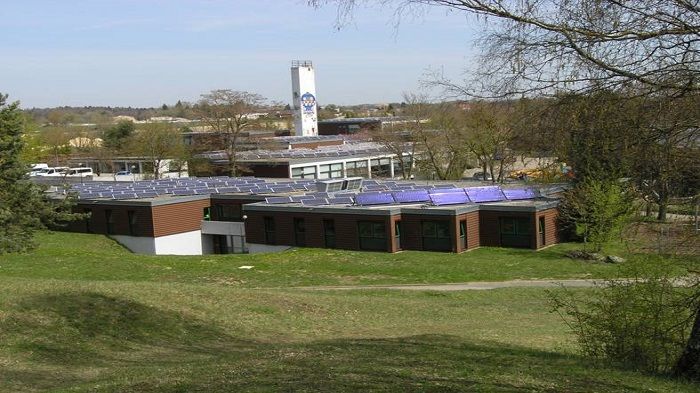

Το σύστημα στηρίζεται εξ ολοκλήρου σε ηλιακούς συλλέκτες και αντλίες θερμότητας. Το χωριό αποτελείται από οκτώ κτίρια, τα οποία παρέχουν χώρο κατοικίας και κέντρα ημέρας για παιδιά με ειδικές ανάγκες εκπαίδευσης, χώρους θεραπείας και μονάδες παροχής συμβουλευτικών υπηρεσιών, καθώς και ιδιωτική πρωτοβάθμια και δευτεροβάθμια εκπαίδευση. Περίπου 190 παιδιά και νέοι βρίσκονται εκεί κάθε μέρα.

Βασικά στοιχεία του νέου συστήματος θέρμανσης είναι επτά στρωματοποιημένες δεξαμενές αποθήκευσης OSKAR όγκου 740 έως 2.000L. Η θερμότητα που παράγεται από τους ηλιακούς συλλέκτες και τις αντλίες θερμότητας αποθηκεύεται σε ένα αποκεντρωμένο χώρο. Το ηλιακό σύστημα θέρμανσης, το οποίο διανέμεται σε διάφορα κτίρια, έχει συνολική επιφάνεια συλλεκτών άνω των 130 τετραγωνικών μέτρων. Οι δεξαμενές αποθήκευσης είναι επίσης εξοπλισμένες με σταθμούς για φρέσκο ​​νερό, που καλύπτουν τις ανάγκες των περίπου 4.750 λίτρων πόσιμου νερού την ημέρα.

Οι υψηλές θερμοκρασίες τροφοδοτούνται απευθείας στις δεξαμενές θέρμανσης και αποθήκευσης. Εάν τα ηλιακά συστήματα θέρμανσης παράγουν λιγότερους από 40 ° C, ωστόσο, ενεργοποιούν τις 13 OSKAR-MAX- SOL ² υβριδικές αντλίες θερμότητας. Αυτές χρησιμοποιούν την ηλιακή θερμότητα στο κύκλωμα ψύξης τους για την αύξηση της θερμοκρασίας του εξατμιστήρα, η οποία αυξάνει την αποτελεσματικότητά του μέχρι και 30%.

Με αυτό τον τρόπο, ο λέβητας φυσικού αερίου μπορεί να λειτουργεί σε πολύ χαμηλές θερμοκρασίες, ενώ το θερμικό δίκτυο μπορεί να απενεργοποιηθεί πλήρως από την άνοιξη μέχρι το φθινόπωρο. Η κατανάλωση φυσικού αερίου αναμένεται να μειωθεί σε 80.000 κυβικά μέτρα, από τα 220.000 κυβικά μέτρα, που αποτελεί εξοικονόμηση της τάξης του 63%.

Ένα μεγάλο και πολύπλοκο σύστημα όπως αυτό, βέβαια, δεν είναι εφαρμόσιμο χωρίς πολύπλοκη τεχνολογία ελέγχου. Ένα προσαρμοσμένο σύστημα ελέγχου εξασφαλίζει την απρόσκοπτη παροχή του κάθε κτιρίου. Ένα σύστημα διαχείρισης κτιρίου έχει εγκατασταθεί στο κέντρο του χωριού, το οποίο καταγράφει και ελέγχει το σύνολο της χρησιμοποιούμενης ενέργειας κεντρικά.
