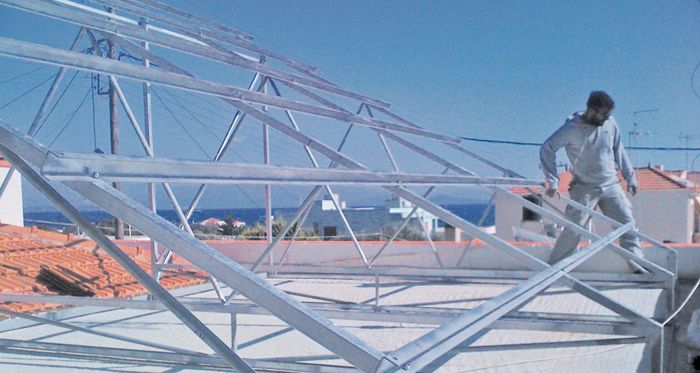

Για να τοποθετηθεί το φωτοβολταϊκό σύστημα δημιουργήθηκε μια ενιαία υπερυψωμένη βάση κατά 10 εκατοστά.

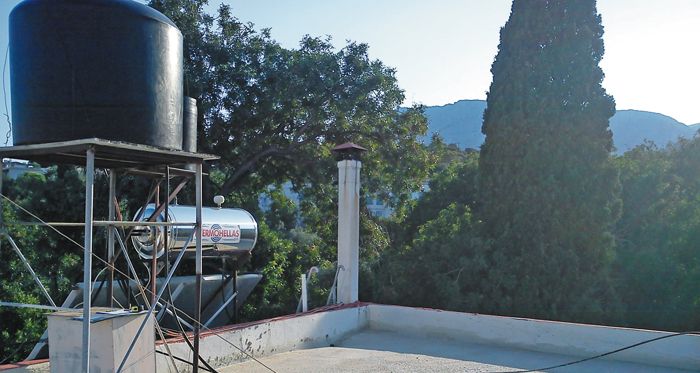

Η ταράτσα πριν την εγκατάσταση του φωτοβολταϊκού συστήματος.

Solar Creation: Αντιμετωπίζοντας τη δύσκολη περίπτωση

Διαβάστηκε από 1479 αναγνώστες -

Η τοποθέτηση οικιακού φωτοβολταϊκού συστήματος, δεν σχετίζεται μόνο με τις οικονομικές μας δυνατότητες. Στην πράξη, εξαρτάται και από άλλους παράγοντες, όπως είναι η παρουσία ψηλότερων γειτονικών κτιρίων.


Στις αρχές του 2010, ένας υποψήφιος οικιακός επενδυτής επισκέφτηκε την Solar Creations, προκειμένου να ζητήσει τη συνδρομή της εταιρείας στην εγκατάσταση φωτοβολταϊκού συστήματος 5 kW, σε μια «δύσκολη» ταράτσα. Τα προβλήματα που έπρεπε να λυθούν ήταν αρκετά προκειμένου να φτιαχτεί ένα αποδοτικό σύστημα. Ελάχιστος διαθέσιμος χώρος στην ταράτσα του κτιρίου ( μόλις 50 τ.μ διαθέσιμα), σκιάσεις από συρματόσχοινα, δύο κεραίες τηλεόρασης στο κέντρο της χρήσιμης επιφάνειας και το χειρότερο από όλα μια δεξαμενή νερού υπερυψωμένη στα 3 μέτρα της οποίας η σκίαση έκοβε στη μέση τον ωφέλιμο χώρο της ταράτσας, ήταν μερικά από τα δεδομένα που συνέθεταν την εικόνα μιας ταράτσας, όπου δύσκολα, αν όχι ακατόρθωτα, θα μπορούσε κάποιος να κατασκευάσει ένα φωτοβολταϊκό σύστημα που θα απέδιδε.

Τι έκανε η εταιρεία;
Η Solar Creation πραγματοποίησε αυτοψία στο χώρο με μηχανικό κατάλληλης ειδικότητας και τεχνικό ηλεκτρολόγο, ώστε να γίνει ένα πρώτο σχέδιο υλοποίησης του έργου. Μετέπειτα, σχεδιάστηκε ένα πλάνο υλοποίησης που θα μετέτρεπε αυτήν την ταράτσα σε ιδανικό χώρο επιτυχούς επένδυσης, εγκατάστασης Φ/Β συστήματος.
Πρώτα, απομακρύνθηκαν όλα τα συρματόσχοινα από το χώρο και χαμήλωσε η καμινάδα του λεβητοστασίου, αφού πρώτα διαπιστώθηκε ότι, δεν θα επηρεάσουμε αρνητικά την λειτουργία του λέβητα.
Ακολούθησε η αποξήλωση και επανατοποθέτηση των κεραιών, σε χώρους όπου δεν θα προκαλούσαν σκιάσεις στο σύστημα μας και η τηλεόραση του πελάτη μας θα λειτουργούσε εξίσου καλά.

Προβληματισμό προκαλούσε η δεξαμενή του νερού, που χρησίμευε για τα ζεστά νερά χρήσης του σπιτιού. Κατά την αρχική επίσκεψη, στο έντυπο αυτοψίας, σημειώθηκε ότι ο πελάτης μας είχε στην ταράτσα του, ηλιακό θερμοσίφωνα τριπλής ενέργειας. Ελέγχοντας τον τρόπο εγκαταστασης του ηλιακού, διαπιστώθηκε ότι δεν έκανε χρήση όλων των δυνατοτήτων του μηχανήματος που είχε προμηθευτεί. Έτσι, η εταιρεία πρότεινε στον πελάτη να καταργήσει τη δεξαμενή για τα ζεστά νερά χρήσης και να χρησιμοποιήσει τον ηλιακό του στο 100% των δυνατοτήτων του, κάτι που δεν έκανε μέχρι τότε. Ο πελάτης δέχθηκε την πρόταση μας και έτσι ξεπεράστηκε και αυτό το εμπόδιο.

Δημιουργία ενιαίας βάσης
Μεγαλύτερο πονοκέφαλο για την ομάδα της εταιρείας αποτέλεσαν τα τετραγωνικά του ωφέλιμου χώρου. Η ταράτσα δεν μπορούσε να μεγαλώσει αλλά ούτε και να παραβιαστούν τα όρια που ορίζει ο νόμος για τις αποστάσεις από την εξωτερική επιφάνεια του κτιρίου αλλά και την υπέρβαση καθΆ ύψος βάσει του συντελεστή δόμησης. Αποφασίστηκε λοιπόν ο σχεδιασμός μιας ενιαίας βάσης υπερυψωμένης κατά 10 εκατοστά ( υπολογισμός αποφυγής ανεμοπιέσεων ) και με κλίση 20 μοιρών, ώστε να μην ξεπεραστεί το ύψος και να μην επηρεαστεί η απόδοση.

Η χωροθέτηση των πάνελ στάλθηκε στην   η οποία, αφού πραγματοποίησε τις απαραίτητες μετρήσεις και διεξήγαγε την μελέτη στατικότητας και ανεμοπιέσεων, έδωσε το πράσινο φώς για την κατασκευή της ιδιομορφης αυτής βάσης στήριξης.

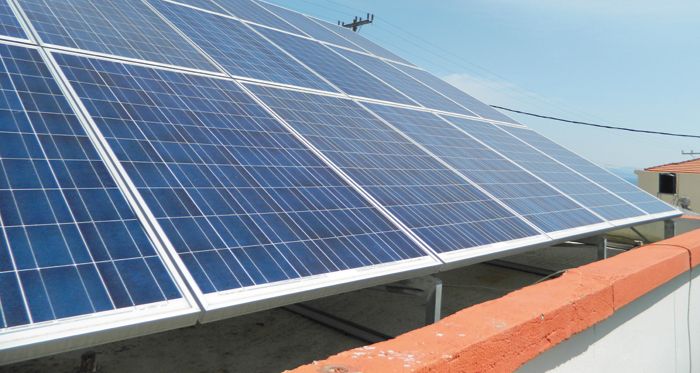

Εφόσον ξεπεράστηκαν όλα τα εμπόδια, επιλέχθηκαν panels της εταιρείας Centrosolar ισχύος 235 Watt ( 21 Τεμάχια) σε συνδυασμό με μετατροπέα ισχύος SMA SB 5000 TL – 20 που έδωσε τη δυνατότητα ελαχιστοποίησης των σκιάσεων, κάτι που δεν μπορούσε να ξεπεραστεί από τα δέντρα που βρίσκονταν στα γειτονικά οικόπεδα, με το σύστημα διαχείρισης σκιάσης OptiTrac Global Peak.
Το μήνα που διανύουμε, το σύστημα κλείνει αισίως 2 χρόνια λειτουργίας με συνολικά κέρδη 8.822 ευρώ και με συνολική παραγωγή 16.040 KWh.
