HSB: Αποκατάσταση βλάβης φωτοβολταϊκης εγκατάστασης

Με επιτυχία πραγματοποιήθηκε έλεγχος από τους μηχανικούς της εταιρείας HSB σε προβληματικό οικιακό φωτοβολταϊκό σύστημα ισχύος 10 kWp.

Το σύστημα δεν απέδιδε όπως αναμενόταν και υπήρξε προβληματισμός για το αν όλα τα μέρη του συστήματος λειτουργούν ορθά. Μετά από έλεγχο του αντιστροφέα, αποκλείστηκε το ενδεχόμενο βλάβης αυτού και στη συνέχεια έπρεπε να εξεταστούν και τα φωτοβολταϊκά πλαίσια.

Στόχος ήταν να εντοπιστούν με ταχύτητα τυχόν προβληματικά πλαίσια και να εξεταστεί η χαρακτηριστική καμπύλη V-I, τάσης – έντασης ρεύματος των πλαισίων.

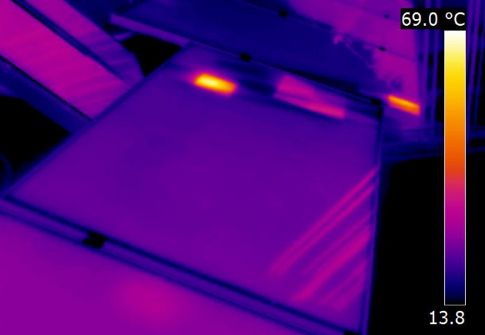

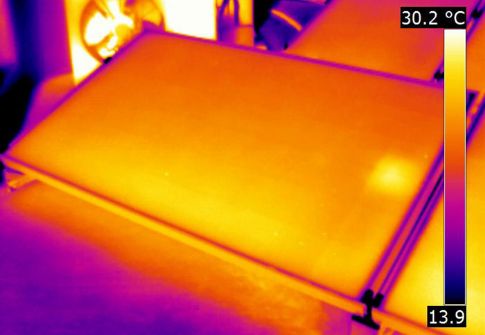

Η διαδικασία ελέγχου που ακολουθήθηκε ήταν η εξής. Αρχικά, έγινε οπτικός έλεγχος των φωτοβολταϊκών πλαισίων, κατά τη διάρκεια του οποίου δεν εντοπίστηκαν σφάλματα όπως αποκολλήσεις, εμφάνιση «καμένων κυψελών», δυσχρωμίες κλπ. Στη συνέχεια έγινε έλεγχος με την κάμερα υπερύθρων για τυχόν παρουσία θερμών σημείων (hot spot) στα πλαίσια και υπολογίστηκε η θερμοκρασιακή διαφορά (ΔΤ) των θερμών σημείων από τη μέση θερμοκρασία του κάθε πλαισίου. Θερμά σημεία εμφανίζονται όταν μια κυψέλη (cell) φωτοβολταϊκού πλαισίου παρουσιάζει υστέρηση στην απόδοσή της ή και βλάβη, δεν μπορεί να μετατρέψει την ηλιακή ενέργεια σε ηλεκτρική και να την διοχετεύσει στο δίκτυο ως ρεύμα με αποτέλεσμα η ηλιακή ενέργεια να συσσωρεύεται ως θερμότητα. Μέτρηση της θερμοκρασίας όλων των θερμών σημείων πραγματοποιήθηκε και με χρήση θερμομέτρου επαφής.

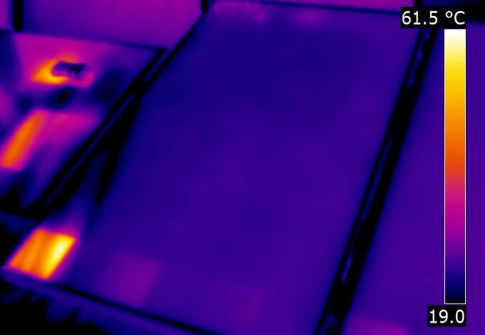

Εντοπίστηκαν δύο ελαττωματικά πλαίσια τα οποία είχαν υποστεί βλάβη, παρουσιάζοντας hot spot με θερμοκρασιακή διαφορά πάνω από 20 °C σε σχέση με την μέση θερμοκρασία των πλαισίων. Τέλος, έγινε προσδιορισμός των χαρακτηριστικών καμπύλων I-V των δύο string του συστήματος, καθώς και ατομικά κάθε πλαισίου.
