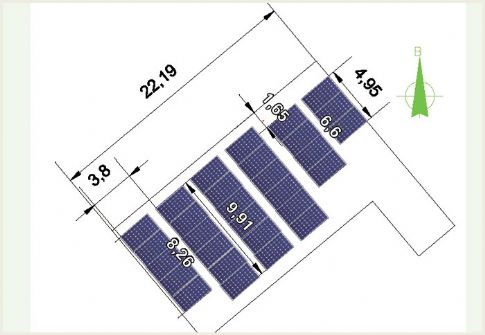

Κάτοψη χωροθέτησης

Ηλεκτρολογική εγκατάσταση

Συμφέρει και από την επιχειρηματική σκοπιά!

Διαβάστηκε από 1870 αναγνώστες -

Όλο και περισσότερες εταιρείες επιλέγουν τα φωτοβολταϊκά, με απώτερο στόχο την προστασία του περιβάλλοντος και φυσικά τα οικονομικά οφέλη. Πώς όμως αυτό μεταφράζεται στην πράξη;


Στις αρχές του 2009, στην καρδιά της Αττικής, στην περιοχή των Βριλησσίων, η Conergy, ολοκλήρωσε την εγκατάσταση ενός Φ/Β σταθμού συνολικής ισχύος 19,8kWp. Ο συγκεκριμένος φωτοβολταϊκός σταθμός βρίσκεται εγκατεστημένος στην οροφή κτιρίου της εταιρίας ΑΜΥ, η οποία ειδικεύεται σε θέματα υπολογιστών και εικόνας. Mε βάση τον αρχικό σχεδιασμό, ο συγκεκριμένος Φ/Β σταθμός υπολογίζεται ότι παράγει τουλάχιστον 27,2 MWh ηλεκτρικής ενέργειας ετησίως, οδηγώντας σε εξοικονόμηση εκπομπών CO2 κατά 24 τόνους. Με βάση τα όσα μας είπαν οι ιδιοκτήτες της εταιρείας, το συγκεκριμένο φωτοβολταϊκό σύστημα κόστισε περίπου 105.000 ευρώ και παράγει ετήσια ενέργεια αξίας 12.000 ευρώ περίπου, αποδεικνύοντας ότι σαν επένδυση παρουσιάζει αρκετό ενδιαφέρον. Τέλος, θα πρέπει να τονίσουμε ότι το παραπάνω κόστος εγκατάστασης έχει μειωθεί τουλάχιστον κατά 25%, καθιστώντας την εν λόγω επένδυση ακόμη πιο ελκυστική (επίσης οι τιμές αγοράς από τη ΔΕΗ έχουν αναπροσαρμοστεί).

Βασικός εξοπλισμός Φ/Β εγκατάστασης
Περιοχή εγκατάστασης: Βριλήσσια, Αττική
Τύπος συστήματος: Διασυνδεδεμένο σύστημα
Εγκατεστημένη ισχύς: 19,8kWp
Τύπος Φωτοβολταϊκών γεννητριών: 90 φωτοβολταϊκές γεννήτριες Conergy PowerPlus 220P
Τύπος Μετατροπέων: 3 μετατροπείς SMA SMC 7000TL
Τύπος βάσης στήριξης: Conergy SunForte

Τεχνική περιγραφή έργου
1. Φωτοβολταϊκά πάνελ

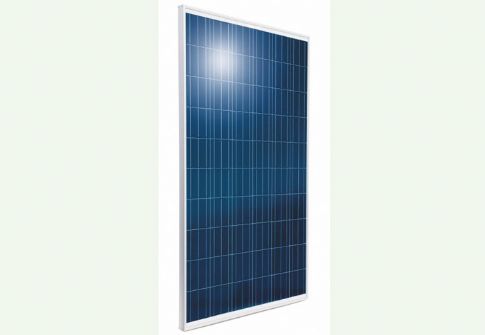

Τα Φ/Β πάνελ που τοποθετήθηκαν είναι αποκλειστικά επίπεδου και όχι συγκεντρωτικού τύπου και χωρίς τη χρήση ανακλαστήρων, καθρεπτών κλπ. Η διάταξη sandwich “γυαλί με φωτοβολταϊκό στοιχείο/οπίσθια πλευρά” περιβάλλεται από ένα μεταλλικό πλαίσιο κατασκευασμένο από αλουμίνιο. Η ονομαστική ισχύς της φωτοβολταϊκής εγκατάστασης ανέρχεται στα 19,8 kWp. H ισχύς αυτή προέρχεται από 90 πολυκρυσταλλικά φωτοβολταϊκά πάνελ, ονομαστικής ισχύος 220Wp έκαστο, τύπου PP220, της Γερμανικής εταιρείας CONERGY AG (Conergy PowerPlus 230P). Τα συγκεκριμένα Φ/Β πάνελ είναι κατασκευασμένα ώστε να προσφέρουν υψηλές αποδόσεις καθ`όλη τη διάρκεια της ζωής τους. Οι πλήρως αυτοματοποιημένες και υψηλής τεχνολογίας διαδικασίες παραγωγής εγγυώνται την καλύτερη δυνατή λειτουργία ακόμα και σε δυσμενείς καιρικές συνθήκες.

2. Σύστημα Στήριξης

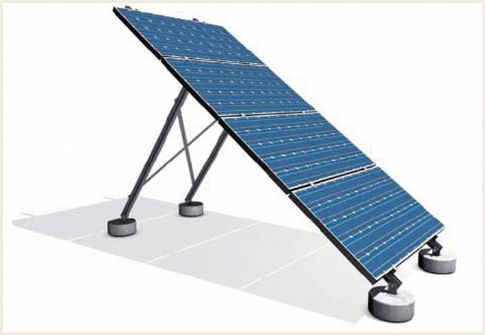

Τα φωτοβολταϊκά panel είναι εγκατεστημένα σε 30 ομάδες (συστοιχίες) των 3. Η κάθε ομάδα στηρίζεται με τη βοήθεια του μεταλλικού συστήματος στήριξης Sun Forte του Γερμανικού οίκου Conergy. Σε καθεμία από τις ομάδες, η επιφάνεια των panel σχηματίζει γωνία 15 μοιρών με την επιφάνεια στήριξης. Η βάση στήριξης Conergy SunForte είναι ειδικά σχεδιασμένη για Φ/Β εγκαταστάσεις σε ανοιχτούς χώρους και επίπεδες οροφές. Τα Φ/Β πάνελ με πλαίσιο τοποθετούνται σε οριζόντια θέση (landscape). Είναι κατασκευασμένη από αλουμίνιο ειδικού προφίλ της Conergy και είναι ανθεκτική σε συνθήκες διάβρωσης.
Το μικρό της βάρος και η δυνατή της κατασκευή εξασφαλίζουν την απλή και οικονομική της μεταφορά και συναρμολόγηση στις περιοχές εγκατάστασης, καθιστώντας την ως την ιδανική λύση στήριξης σε μικρές οικιακές εφαρμογές. Όλα τα εξαρτήματα της βάσης στήριξης είναι κατασκευασμένα από αλουμίνιο, γαλβανισμένο και ανοξείδωτο χάλυβα. Αυτή η επιλογή των υλικών κατασκευής σε συνδυασμό με την αντιδιαβρωτική προστασία, εγγυάται την πλήρη ανακυκλωσιμότητα του προϊόντος και την μέγιστη διάρκεια ζωής του. Το μέγιστο ύψος κάθε βάσης από το δάπεδο της οροφής του κτιρίου είναι περίπου 1 μέτρο.

3. Ηλεκτρολογική εγκατάσταση
Τα Φωτοβολταϊκά πάνελ είναι συνδεδεμένα σε σειρά για τη δημιουργία κυκλωμάτων (string), τα οποία συνδέονται εν παραλλήλω με τη βοήθεια των κατάλληλων κυτίων διασύνδεσης με προστασία υπέρτασης. Η ηλεκτρολογική διασύνδεση έχει ως εξής: Χρησιμοποιήθηκαν 3 Inverters της εταιρείας SMA τύπου SMC 7000TL με ισχύ εξόδου 7kW. Σε κάθε inverter συνδέονται δύο string το καθένα από τα οποία αποτελείται από δεκαπέντε πάνελ συνδεδεμένα σε σειρά. Συνολικά χρησιμοποιήθηκαν 90 πάνελ. Η σύνδεση των string μεταξύ τους έγινε με κατάλληλους συνδέσμους τύπου MCIV. Τα DC καλώδια των string είναι τύπου Radox διατομής 64 mm2.
Ο γενικός πίνακας διανομής είναι μεταλλικός, επίτοιχος με μεταλλική πόρτα. Μεταξύ άλλων ο πίνακας περιλαμβάνει:
• Γενικές ασφάλειες μετατροπέων (μικροαυτόματους)
• Τριφασικό απαγωγό υπερτάσεων (ενδεικτικού τύπου Propster P-HMS 280 3+1)
• Γενικό τριφασικό αυτόματο διακόπτη

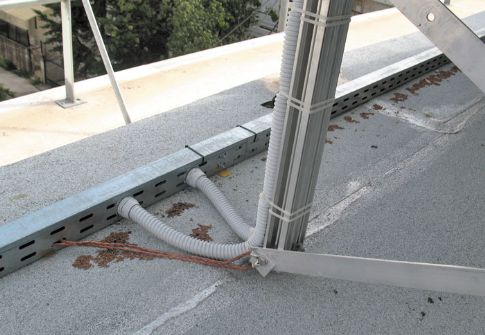

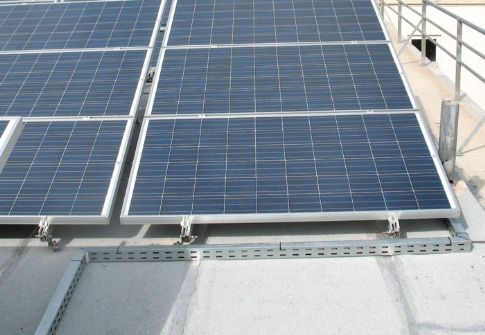

Η όδευση των καλωδίων που τρέχουν εκτός εδάφους έχει γίνει εντός σωληνών, ή μεταλλικών σχαρών. Οι σχάρες εγκατάστασης καλωδίων είναι μεταλλικές από διάτρητη γαλβανισμένη λαμαρίνα πάχους αναλόγου προς τα πλάτος τους ώστε να εξασφαλίζεται επαρκής ακαμψία και οπωσδήποτε πάνω από 1 mm. Επίσης, οι σχάρες καλωδίων συνοδεύονται και με όλα τα ειδικά εξαρτήματα σχηματισμού ή στήριξης τους (καμπύλες, συστολές, διακλαδώσεις, ορθοστάτες, βραχίονες στήριξης κλπ.).
Το προτεινόμενο φωτοβολταϊκό πάρκο είναι αυτόνομη μονάδα ηλεκτροπαραγωγής αλλά διασυνδέεται με την ΔΕΗ μέσω του δικτύου αυτής και συγκεκριμένα μέσω του χαμηλής τάσεως δικτύου στο οποίο και διαχέεται η παραγόμενη ενέργεια. Η σύνδεση στο δίκτυο γίνεται σε χαμηλή τάση. Η εγκατάσταση φέρει τις απαιτούμενες από τη ΔΕΗ διατάξεις ασφάλειας και προστασίας και εναρμονίζεται με τους ελληνικούς και διεθνείς κανονισμούς που απαιτούνται.

4. Γειώσεις-Αντικεραυνική προστασία
Όλες οι βάσεις στήριξης των φωτοβολταϊκών panel γειώνονται άμεσα με τη βοήθεια ενός κατανεμημένου δικτύου γείωσης. Όλοι οι πίνακες της εγκατάστασης διαθέτουν διατάξεις προστασίας από επαγόμενα ρεύματα.

5. Επιτηρητής-Καταγραφέας δεδομένων
Ο επιτηρητής του συστήματος είναι το data logger/modem Sunny Web Box. Εκεί καταλήγουν όλα τα δεδομένα από τους inverters και από τους εξωτερικούς αισθητήρες θερμοκρασίας και ακτινοβολίας και μέσω του συστήματος αυτού είναι δυνατή η τηλεμετρία της εγκατάστασης. Τα inverter συνδέονται μεταξύ τους εν σειρά με ένα καλώδιο επικοινωνίας πρωτοκόλλου RS485 ώστε να δημιουργηθεί ένα BUS (το καλώδιο είναι τύπου LiYCY 4x0,25mm2).
Το αισθητήριο θερμοκρασίας και ακτινοβολίας (Sunny Sensor Box) είναι τοποθετημένο στο πάνω μέρος της βάσης στήριξης ώστε να έχει την ίδια κλίση με τα πάνελ. Στο ίδιο σημείο έχει τοποθετηθεί και το θερμόμετρο εξωτερικής θερμοκρασίας. Για τη σύνδεση του Sensor Box με τον Web Box χρησιμοποιήθηκε καλώδιο LiYCY 2x2x0.25mm2.
