Εφεδρικό σύστημα Sunny Backup της SMA

Διαβάστηκε από 1163 αναγνώστες -

Οι περισσότεροι φορείς αξιοποίησης φωτοβολταϊκών εγκαταστάσεων δε γνωρίζουν ότι η φωτοβολταϊκή τους εγκατάσταση σε περίπτωση διακοπής ρεύματος, απομονώνεται από το δίκτυο για λόγους ασφαλείας και άρα παύει να παρέχει ηλιακή ενέργεια και στο δημόσιο δίκτυο, αλλά και στις ίδιες καταναλώσεις.


Αυτό οφείλεται στην εφαρμογή του προτύπου ασφάλειας VDE 126.1.1, το οποίο απαιτεί την άμεση απενεργοποίηση των μετατροπέων τροφοδοσίας ρεύματος σε περίπτωση πτώσης του δικτύου, ώστε να μην τίθενται σε κίνδυνο άτομα που εργάζονται στο υποτιθέμενα ανενεργό δίκτυο.

Έξυπνος συνδυασμός

Το σύστημα Sunny Backup μπορεί να εγκατασταθεί εκ των υστέρων σε ήδη υπάρχοντα φωτοβολταϊκά συστήματα -χωρίς να επηρεάζεται ο βαθμός απόδοσής τους. Επιπλέον, η ενσωμάτωση του εφεδρικού συστήματος σε φωτοβολταϊκό σύστημα, επιτρέπει την τοποθέτηση ενός μικρού και επομένως οικονομικού συσσωρευτή, καθώς αυτός πρέπει να καλύπτει μόνο κατά τη διακοπή του δικτύου και όταν η ενέργεια που παράγει η φωτοβολταϊκή εγκατάσταση δεν επαρκεί.

Το ιδιαίτερο πλεονέκτημα του συγκεκριμένου εφεδρικού συστήματος είναι ότι σε περίπτωση βλάβης του δικτύου τροφοδοσίας, το ρεύμα δεν προέρχεται μόνο από το συσσωρευτή, αλλά και από τη φωτοβολταϊκή εγκατάσταση -ανάλογα με τις συνθήκες ηλιακής ακτινοβολίας. Αυτό σημαίνει ότι ο συσσωρευτής μπορεί να έχει μικρότερες διαστάσεις, κάτι που συνεπάγεται εξοικονόμηση χώρου, αλλά και μικρότερο κόστος.

Ευρεία γκάμα προϊόντων

Η SMA προσφέρει εφεδρικά συστήματα σε τέσσερα διαφορετικά, ολοκληρωμένα πακέτα ισχύος: τα σετ Sunny Backup S, M, L και XL. Η παραλλαγή S σχεδιάστηκε ειδικά για συστήματα χαμηλής ισχύος και ενδείκνυται για μικρές οικιακές εγκαταστάσεις στέγης έως περίπου 5 kWp (εικόνα 1). Ο όρος «σετ» περιγράφει ένα προδιαμορφωμένο και βέλτιστα ρυθμισμένο πακέτο, το οποίο περιέχει όλα τα απαραίτητα εξαρτήματα, συμπεριλαμβανομένων των συσσωρευτών και της καλωδίωσης. Για το σετ S, η μέγιστη ισχύς του Sunny Backup φτάνει έως και 2.200 Watt σε συνεχή λειτουργία. Ωστόσο, σε αντίθεση με άλλα εφεδρικά συστήματα, το Sunny Backup 2200 παρουσιάζει πολύ μεγαλύτερη αντοχή σε φορτία βραχύχρονης διάρκειας: για 30 λεπτά παρέχει 2.900 Watt, για ένα λεπτό έως και 3.800 Watt, δηλαδή σχεδόν τη διπλάσια από την ονομαστική ισχύ.

Τέσσερα βασικά εξαρτήματα

Μια φωτοβολταϊκή εγκατάσταση που επεκτείνεται, για παράδειγμα με το σετ Sunny Backup S, αποτελείται ουσιαστικά από τέσσερα εξαρτήματα: το μετατροπέα Sunny Backup 2200, τη συσκευή Automatic Switch Box S, το σετ συσσωρευτών και φυσικά, τον εκάστοτε φωτοβολταϊκό μετατροπέα δικτύου. Ο μετατροπέας Sunny Backup εκτελεί διάφορες λειτουργίες: επιτηρεί το συσσωρευτή και μετατρέπει όταν χρειάζεται το ρεύμα του συσσωρευτή σε εναλλασσόμενο ρεύμα για το αυτόνομο οικιακό δίκτυο. Επιπλέον, ως διαχειριστής αυτόνομου δικτύου, είναι υπεύθυνο για τη ρύθμιση της τάσης, της συχνότητας και της μετατόπισης φάσης σε περίπτωση βλάβης στο δημόσιο δίκτυο. Στη συσκευή Automatic Switch Box S συνδέονται όλοι οι αγωγοί AC. Εδώ βρίσκεται επίσης το ρελέ, το οποίο διοχετεύει το φωτοβολταϊκό ρεύμα απευθείας στο οικιακό δίκτυο σε περίπτωση βλάβης δικτύου. Ο συσσωρευτής εξυπηρετεί ως επιπρόσθετη πηγή ενέργειας όταν το σύστημα έχει απομονωθεί από το δημόσιο δίκτυο και δεν επαρκεί η τρέχουσα φωτοβολταϊκή ισχύς. Ο φωτοβολταϊκός μετατροπέας επίσης ενσωματώνεται στο εφεδρικό σύστημα. Σε αυτήν την περίπτωση, η επιτήρηση δικτύου (grid guard) του μετατροπέα ρυθμίζεται στην αυτόνομη λειτουργία, επειδή οι αποκλίσεις των παραμέτρων αυτόνομης λειτουργίας είναι μεγαλύτερες συγκριτικά με αυτές της λειτουργίας δικτύου. Αυτή η ρύθμιση αποτελεί μια αναγκαστική προσαρμογή, λόγω της πιο ευαίσθητης συμπεριφοράς των αυτόνομων φωτοβολταϊκών δικτύων σε ρυθμίσεις. Ο μετατροπέας είναι σε θέση να μειώνει αυτόνομα τη δική του ισχύ τροφοδοσίας, ανάλογα με τη συχνότητα του (αυτόνομου) δικτύου. Με αυτόν τον τρόπο αποφεύγεται το ενδεχόμενο πλεόνασμα ισχύος όταν η κατοικία απαιτεί λιγότερη ενέργεια από αυτή που τροφοδοτεί η φωτοβολταϊκή γεννήτρια με πλήρως φορτισμένο συσσωρευτή.

Τροφοδοσία ρεύματος με ασφάλεια από διακοπές

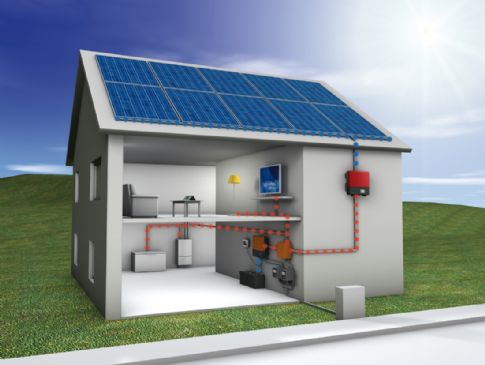

Στην εικόνα 1 παρουσιάζεται μια φωτοβολταϊκή εγκατάσταση με εφεδρικό σύστημα Sunny Backup. Ανάμεσα στο φωτοβολταϊκό μετατροπέα και το δημόσιο δίκτυο τοποθετείται το Automatic Switch Box (AS-Box) του Sunny Backup σετ. Σε κανονικές συνθήκες, το φωτοβολταϊκό ρεύμα διοχετεύεται από το AS-Box στο δημόσιο δίκτυο μέσω του μετρητή τροφοδοσίας Φ/Β. Παράλληλα, οι καταναλωτές της κατοικίας τροφοδοτούνται μέσω του μετρητή παροχής (αναφοράς) με συμβατικό ρεύμα από το δίκτυο. Στην περίπτωση βλάβης του δικτύου, το Switch Box αποσυνδέεται εντός 50 χιλιοστών του δευτερολέπτου, ενώ ταυτόχρονα το ρελέ σύνδεσης φωτοβολταϊκού συστήματος ενεργοποιείται και ο φωτοβλταϊκός μετατροπέας συνδέεται στο αυτόνομο οικιακό δίκτυο του Sunny Backup. Οι καταναλωτές της κατοικίας εξακολουθούν να τροφοδοτούνται με τη διαθέσιμη φωτοβολταϊκή ενέργεια και/ή το ρεύμα συσσωρευτή. Ως διαχειριστής δικτύου, ο μετατροπέας Sunny Backup διατηρεί την ισορροπία μεταξύ παροχής και ζήτησης ενέργειας, όπου η μέγιστη ισχύς των τροφοδοτούμενων καταναλωτών καθορίζεται από το άθροισμα της στιγμιαίας φωτοβολταϊκής ισχύος και της μέγιστης ισχύος του μετατροπέα Sunny Backup. Με τα συστήματα Sunny Backup L και XL είναι δυνατή η τροφοδοσία όσων διαθέτουν τριφασική παροχή. @lez sma2: Το σύστημα Sunny Backup μπορεί να εγκατασταθεί εκ των υστέρων σε ήδη υπάρχοντα φωτοβολταϊκά συστήματα -χωρίς να επηρεάζεται ο βαθμός απόδοσής τους. @tit-bold: Περισσότερες πληροφορίες για τα εφεδρικά συστήματα της SMA θα βρείτε στην ιστοσελίδα www.SMA-Hellas.com.
